垂直オートリターンタイプ自転車ラック
M2-F10型 [下段・前入れ]
M2-R10型 [下段・前後入れ]
- 上段は、機能性と静音性を追求した板ばね式。
- 昇降操作が容易な垂直上下動タイプ。
- 下段のスライドラックはスペースに合わせて選べる2タイプで収納台数アップ。自転車のカゴなどを傷めず出し入れがスムーズな設計。
- 上段フレームを引き出す必要がなく、狭小スペースにも対応。
- マウンテンバイク、27インチも収納可。

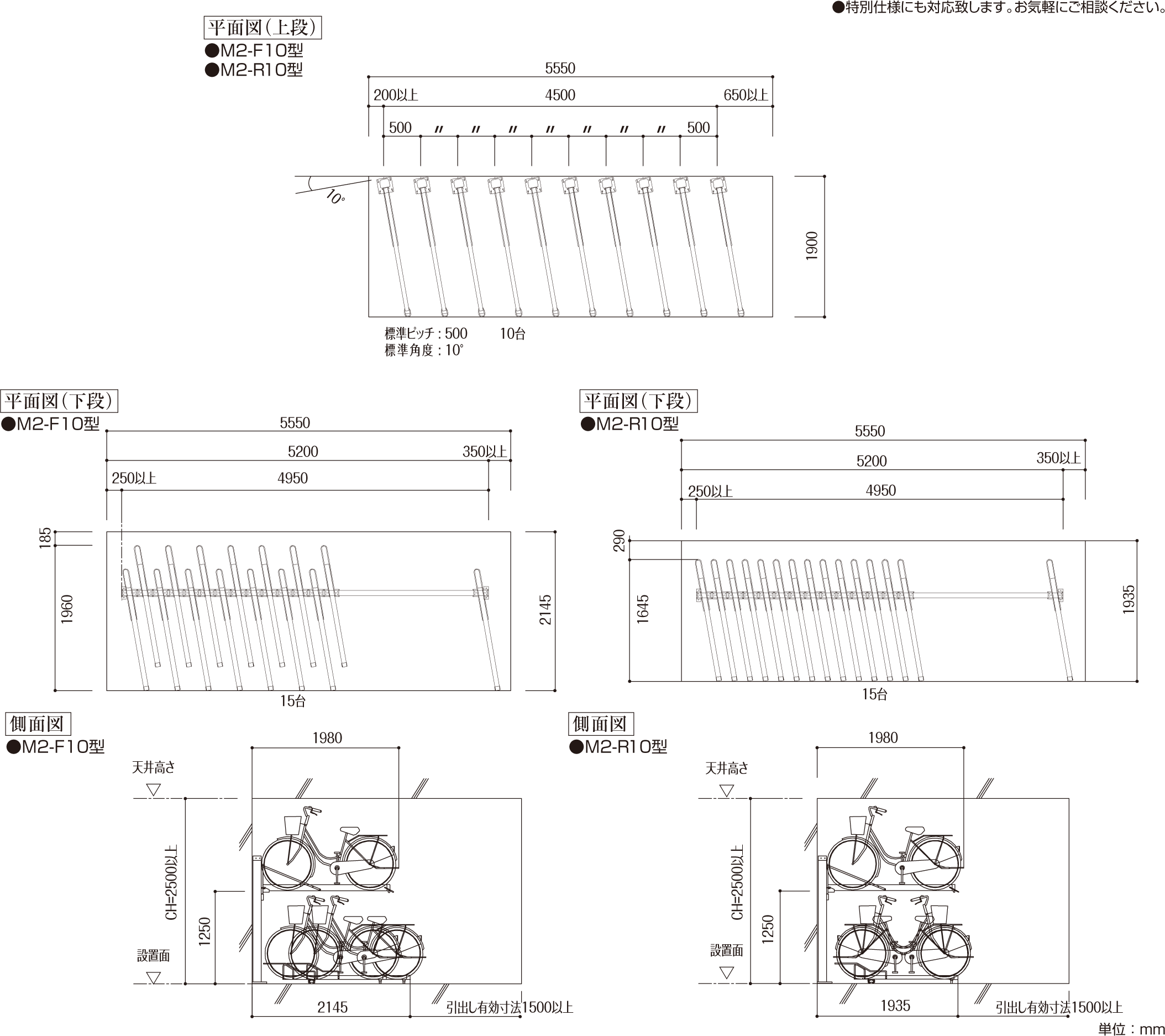

●基本寸法図
●特別仕様にも対応します。お気軽にご相談ください。
単位:mm
●主な仕様
上段
名称 |
|
ラック本体 |
アルミチャンネル80×68×3×1730 |
転倒防止 |
アルミ 平角 8×20 |
柱 |
アルミ 角パイプ 126×111×1700 |
ベース |
スチール 200×200×4 |
可動ローラー |
35ø×8ヶ所 |
引き上げ線 |
スチール製 3ø |
板ばね |
8.5kg×2ヶ 8kg×1ヶ |
アンカー |
シルバービックアンカー M10×60 |
下段
名称 |
|
ラック本体 |
アルミチャンネル50×64×3×1400 |
転倒防止 |
アルミ 平角 10×14 |
レール |
アルミ |
ハット型スライドベース |
アルミ |
レール取付金物 |
ユニクロメッキ 2.3t |
スライドローラー |
直径26mm 一台に8ヶ使用 |
キャスター |
ゴム製キャスター 直径50mm |
アンカー |
シルバービックアンカー M8×50 |
ラックカラー(前入れ) |
本体ステンカラー(キャップ ブラック) |
ラックカラー(前後入れ) |
本体ステンカラー(キャップ アイボリー) |
(注意)■特殊な自転車は収納できない場合があります。■自転車以外のものを収納しないでください。
※製品改良のため、予告なしに仕様の一部を変更することがあります。また、製品の色調は実物と異なる場合もあります。ご了承ください。
